耶鲁电动葫芦

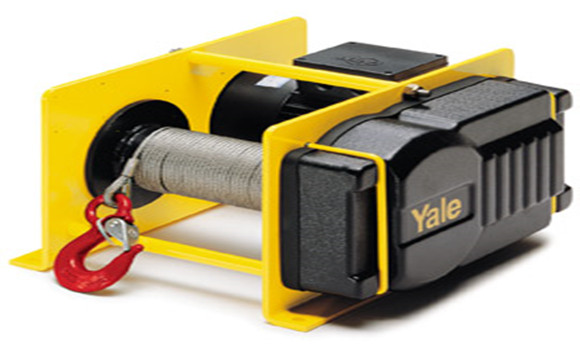

RPE 电动钢丝绳卷扬机

额定载荷 250 - 1000 公斤 RPE和RPA型钢丝绳卷扬机采用高性能、高效和高安全性的钢丝绳葫芦，提供更多优势和选项。

产品详情

产品特性

由于内部马达结构精密，所以外形十分紧凑
标准电作电源为400V/230V - 3Ph - 50Hz。电机防护等级为IP54，绝缘F级。
安全离合器可以调较以防止过载（只适用于型号RPE10-6）。
螺旋形齿轮配上靴刺形齿轮传动让操作更畅顺。因为有油脂润滑，可用于不同位置。
制动器采用更加安全的常闭式结构，只有在通电情况下通过电磁线圈的动作才可以打开弹簧的制动握力。即使在突然断电的情况下也可以保证重物不会发生自由滑落。
配有滚筒。
钢绳被固定在滚筒的凹处，防止钢丝受损。
备有直接控制功能。
配有紧急开关配置。

产品选项

可选各种滚筒

技术参数

型号	拉力 kg	起升速度 m/min	绳索直径 mm	电机功率 kW	第1层绳索长度 m	第2层绳索长度 m	第3层绳索长度 m	第4层绳索长度 m	不带绳索净重 kg
RPE 2-13	250	13.0	4	0.55	11.2	24.4	38.8	54.5	31.8
RPE 5-6	500	6.5	6	0.55	7.0	16.4	27.0	38.8	32.8
RPE 5-12	500	12.0	6	1.1 0	11.0	24.9	39.7	55.4	41.0
RPE 9-6	990	6.0	8	1.1 0	10.2	23.0	37.4	-	76.0
RPE 10-6*	1000	6.0	8	1.1 0	10.2	23.0	37.4	-	76.9

* 带滑动离合器

扁平卷筒（更长的绳索长度）

型号	拉力 kg	绳筒规格	最大绳索长度 m
RPE 2-13 L	250	2	80
RPE 5-6 L	500	2	58
RPE 9-6/10-6 L	990/1000	2	56
RPE 2-13 XL	250	3	200
RPE 5-6 XL	500	3	140
RPE 5-12 XL	500	3	140
RPE 9-6/10-6 XL	990/1000	3	100

带槽卷筒（建议单层绳索操作）

型号	拉力 kg	绳筒规格	第1层绳索长度 m	最大绳索长度 m
RPE 2-13 R	250	1	8.8	43
RPE 5-6 R	500	1	6.2	33
RPE 9-6/10-6 R	990/1000	1	8.2	30
RPE 2-13 LR	250	2	13.3	64
RPE 5-6 LR	500	2	9.5	49
RPE 5-12 LR	500	2	9.5	49
RPE 9-6/10-6 LR	990/1000	2	12.9	47
RPE 2-13 XLR	250	3	353	165
RPE 5-6 XLR	500	3	25.7	128
RPE 5-12 XLR	500	3	25.7	128
RPE 9-6/10-6 XLR	990/1000	3	25.2	89

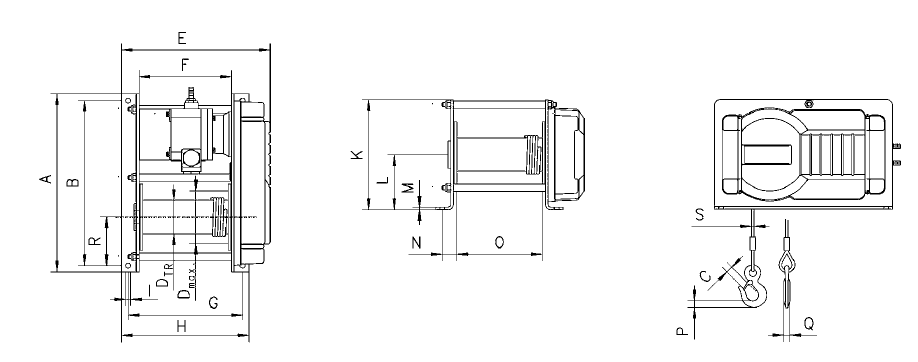

外形尺寸

型号	RPE 2-13	RPE 5-6	RPE 5-12	RPE 9-6	RPE 10-6
A, mm	405	405	405	525	525
B, mm	375	375	375	485	485
C, mm	18	18	18	25	25
DTR, mm	76	76	76	108	108
Dmax, mm	104	118	118	148	148
DA, mm	150	150	150	180	180
E, mm	336	336	426	465	465
F, mm	210	210	300	270	270
G, mm	260	260	350	345	345
H, mm	290	290	380	380	380
J, mm	11	11	11	13	13
K, mm	250	250	250	340	340
L, mm	125	125	125	170	170
M, mm	6	6	6	10	10
N, mm	33	33	33	47.5	47.5
O, mm	194	194	284	250	250
P, mm	19	19	19	24	24
Q, mm	13	13	13	19	19
R, mm	125	125	125	170	170
S, mm	4	6	6	8	8
a1, °	130	130	130	145	145
a2, °	110	110	110	125	125
a3, °	40	40	40	50	50
b1, °	150	150	150	155	155
b2, °	90	90	90	100	100
b3, °	80	80	80	83	83

RPE 电动钢丝绳卷扬机
