RPA 气动钢丝绳卷扬机
产品特性
- 强大的旋转活塞马达，操作气压为4至6帕。
- 制动器弹簧可以在气源突然失去的情况下也可以有效地保持负载。
- 备有直接控制活门调节功能
产品选项
- 可选各种卷筒
- 控制手柄包括2.5米的软管和手柄。
- 为主要供气管提供保养配件（如压力调节器，压力表，润滑剂和其他配件）
技术参数
| 型号 |
额定载荷
kg
|
负载时起升速度*
m/min
|
空载时起升速度*
m/min
|
负载时下降速度*
m/min
|
负载时耗气量 m³/min | 风管最小内径 mm | 绳索直径 mm | 功率 kW | 最外层绳索长度 m | 不带绳索净重 kg |
| RPA 2-13 | 250 | 12.5 | 20 | 22 | 0.75 | 12.7 | 4 | 0.55 | 54.5 | 36.7 |
| RPA 5-6 | 500 | 6.2 | 10 | 11 | 0.75 | 12.7 | 6 | 0.55 | 38.8 | 36.7 |
* 以上速度数据基于最外层空压 6 bar, 耗气量 0.75 m³/min 得出。

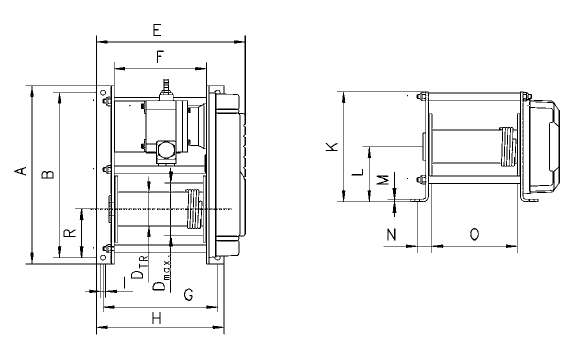

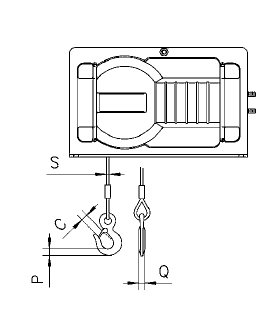

外形尺寸
|
型号 |
RPA 2-13 |
RPA 5-6 |
|
A， mm |
405 |
405 |
|
B， mm |
375 |
375 |
|
C， mm |
18 |
18 |
|
DTR， mm |
76 |
76 |
|
Dmax， mm |
104 |
118 |
|
DA， mm |
150 |
150 |
|
E， mm |
336 |
336 |
|
F， mm |
210 |
210 |
|
G， mm |
260 |
260 |
|
H， mm |
290 |
290 |
|
I， mm |
11 |
11 |
|
K， mm |
250 |
250 |
|
L， mm |
125 |
125 |
|
M， mm |
6 |
6 |
|
N， mm |
33 |
33 |
|
O， mm |
194 |
194 |
|
P， mm |
19 |
19 |
|
Q， mm |
13 |
13 |
|
R， mm |
125 |
125 |
|
S， mm |
4 |
6 |
|
α1, ° |
130 |
130 |
|
α2, ° |
90 |
90 |
|
α3, ° |
20 |
20 |
|
β1, ° |
150 |
150 |
|
β2, ° |
70 |
70 |
|
β3, ° |
60 |
60 |
